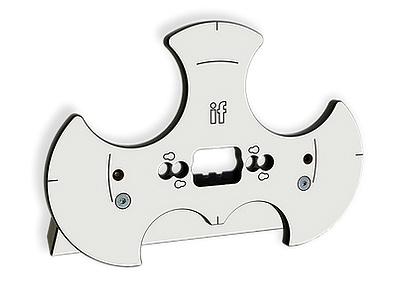

Szablon Peanut MINI ®
Opis produktu

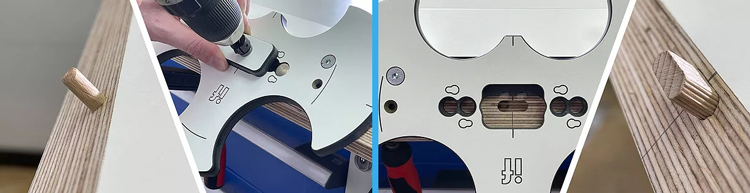

Szablon PEANUT® Mini to szybkie i proste rozwiązanie dla stolarzy, hobbystów, majsterkowiczów i małych zakładów, którzy chcą skorzystać z systemu PEANUT (i nie tylko), a nie posiadają maszyny CNC. Stosowany również jako szablon do połączeń kołkowych (do 10 mm), czopów i domino.

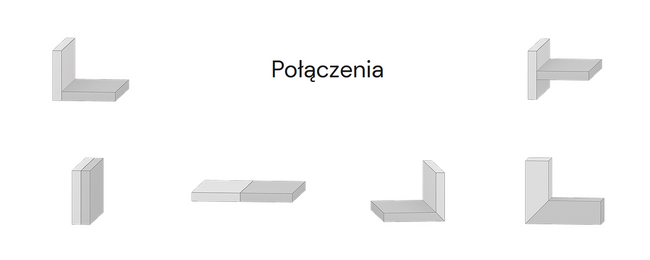

Jest to perfekcyjne rozwiązanie do szybkiego i prostego łączenia elementów. Umożliwia wykonywanie bardzo mocnych i jednocześnie niewidocznych połączeń pod kątem 45° i 90°.
Kompaktowy rozmiar i łatwość użycia szablonu sprawiają, że sprawdza się on idealnie do realizacji dowolnej wielkości projektów. Niewątpliwą zaletą jest, że wykonywania połączeń za pomocą tego szablonu można się nauczyć w kilka minut.
Szablon Peanut Mini jest kompatybilny ze złączami meblowymi:
- Peanut 2,
- Peanut 2 S (short) – po zastosowaniu prowadnika i wiertła 5 mm,
- Peanut 3,
- kołki 6, 8, 10 mm*,

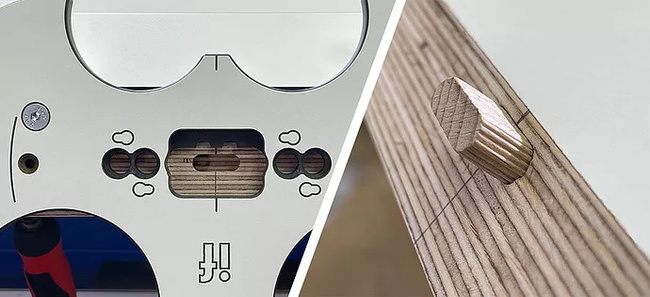

- domino.
*W standardowej wersji szablon umożliwia wykonywanie gniazd pod kołki 6 mm, a po zastosowaniu odpowiedniego wiertła i odpowiadającego mu prowadnika pod kołki 8 i 10 mm.
W zależności od wykorzystania, zaleca się aby gniazda pod złącza Peanut frezowane były w odległości około 20 cm od siebie.
Wymiary szablonu: ok. 255x185 mm
Do szablonu można użyć standardowej tulei prowadzącej frez 30 mm.

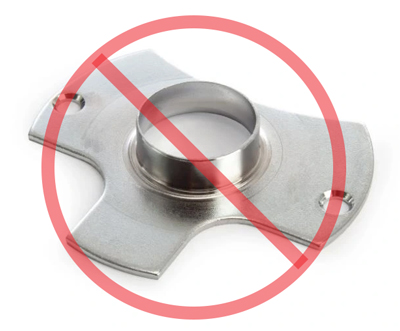

Uwaga! - tuleja prowadząca do frezarki górnowrzecionowej nie wchodzi w skład zestawu.
Występ tulei prowadzącej frez nie powinien być większy niż 9 mm, tak aby frezarka mogła leżeć płasko na korpusie szablonu i aby jej końcówka nie dotykała powierzchni obrabianego elementu.
Budowa szablonu

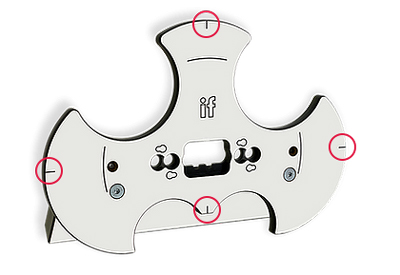

Poziome i pionowe linie środkowe umożliwiają użycie szablonu bez mocowania prowadnicy. Może on zostać zamocowany w dowolnym miejscu na płycie, poprzez wyrównanie linii pozycjonujących z liniami odniesienia na elemencie. Linie te są również punktem odniesienia dla połączeń wykonanych np. na środku płyty, względem zaznaczonych linii symetrii

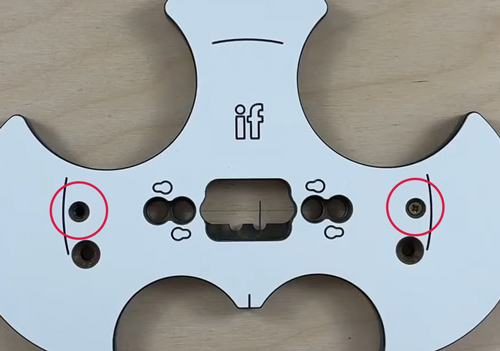

Otwory na wkręty z łbem stożkowym wzdłuż poziomej linii środkowej mogą być wykorzystane do unieruchomienia szablonu w sytuacji gdy nie ma możliwości zamocowania go przy pomocy ścisków – otwory na wkręty zostaną potem przykryte odpowiadającym elementem płyty.

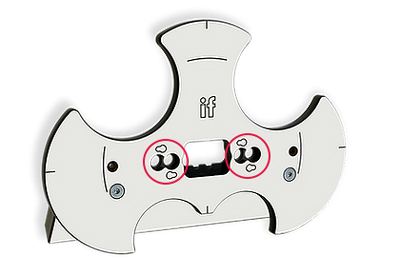

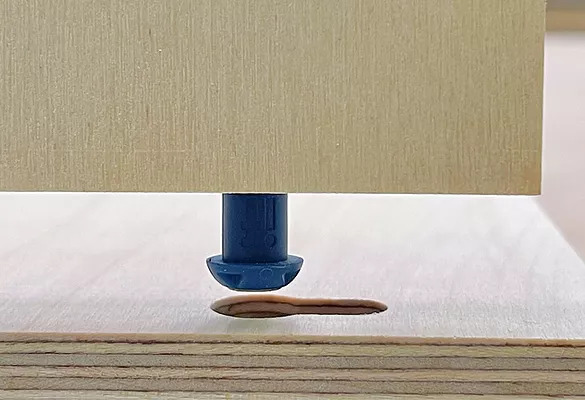

Szablon Peanut Mini posiada otwory na pozycjonery grawitacyjne, które ułatwiają i przyspieszają pozycjonowanie elementów w przypadku połączeń krawędziowych.

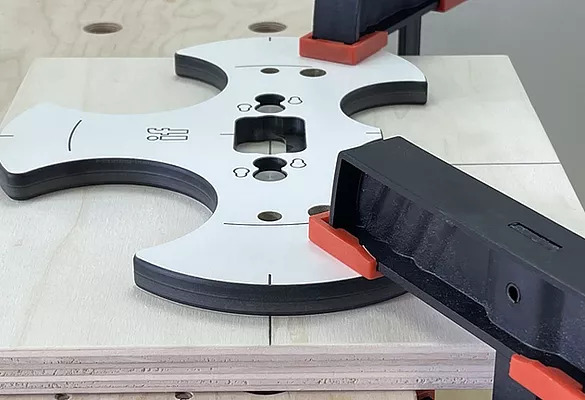

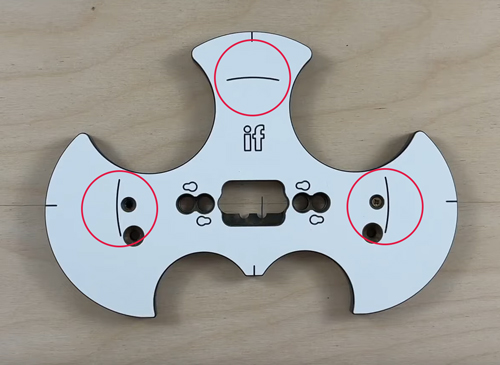

Zaznaczone na szablonie łukowate linie wyznaczające zakres mocowania ścisków na szablonie, niekolidujący z ruchem frezarki górnowrzecionowej przy frezowaniu gniazda pod złącza Peanut.
Kształt korpusu szablonu został ergonomicznie zaprojektowany, aby ułatwić jego chwytanie.
Szablon posiada ogranicznik głębokości umożliwiający precyzyjne ustawienie frezu PEANUT® we frezarce górnowrzecionowej.
Jak to działa?

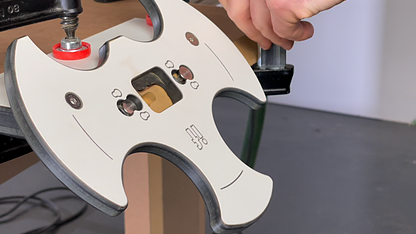

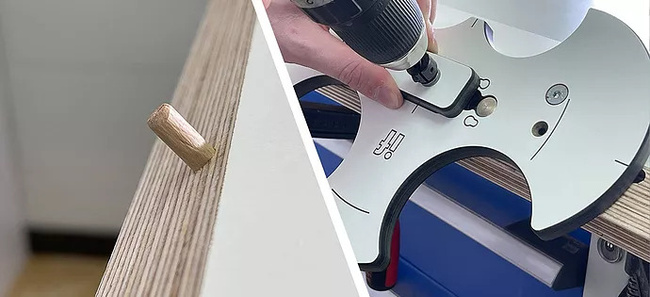

Ustaw szablon
Zamocuj szablon na elemencie i wyrównaj.
Przygotuj gniazdo

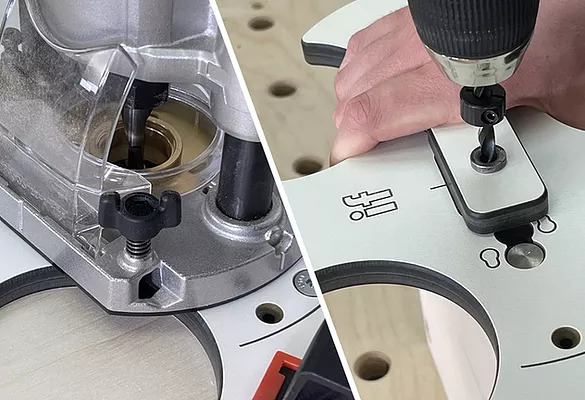

Wyfrezuj gniazdo pod złącze Peanut przy pomocy frezu Peanut i wywierć otwory.

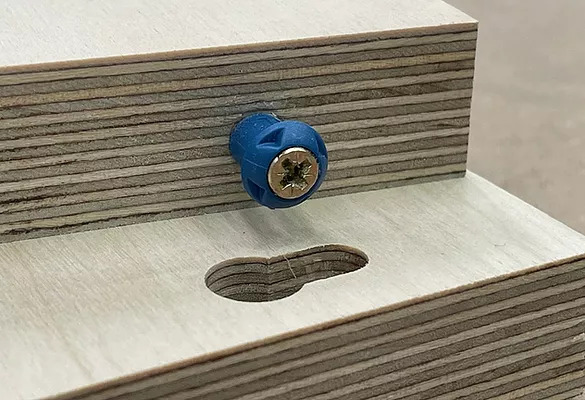

Umieść złączkę Peanut w gnieździe
Szablon jest kompatybilny ze złączkami Peanut 2, Peanut 2 S (po zastosowaniu odpowiedniego prowadnika wiertła) i Peanut 3.
Połącz ze sobą elementy
Szybkie i łatwe łączenie ze sobą elementów.
Do pobrania:
- instrukcja PL - złącza Peanut - pobierz,
- instrukcja EN - kołki - pobierz,
- instrukcja EN - domino - pobierz,
- wymiary frezu - pobierz.

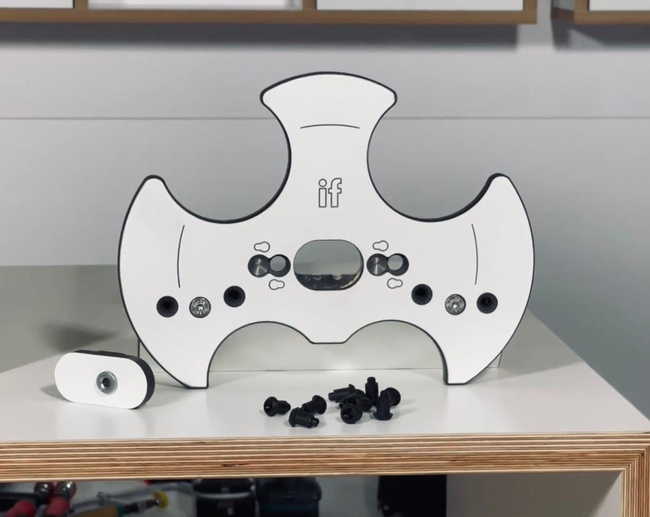

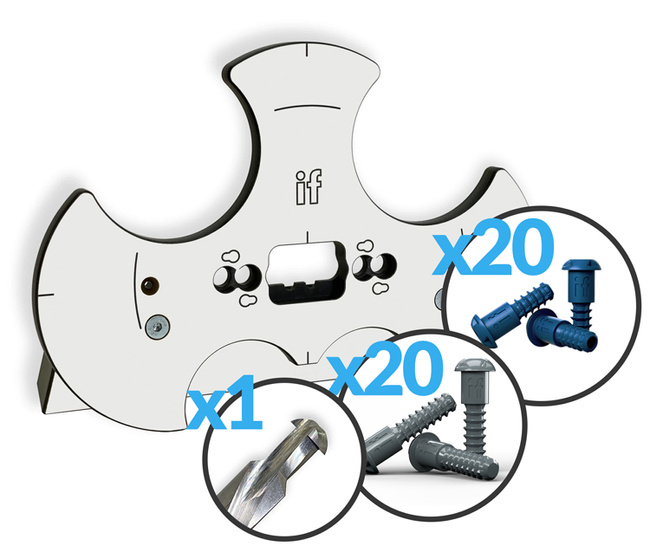

Zestaw zawiera:
- 1x szablon (korpus szablonu + przykładnica),
- 2x pozycjonery grawitacyjne,
- 1x prowadnik wiertła,
- 2x śruby montażowe M6,
- 1x klucz imbusowy 2,5 mm,
- 1x klucz imbusowy 4 mm,
- 1x wiertło 6mm z ogranicznikiem,
- 1x pokrowiec na szablon,
- 1x pokrowiec na akcesoria,

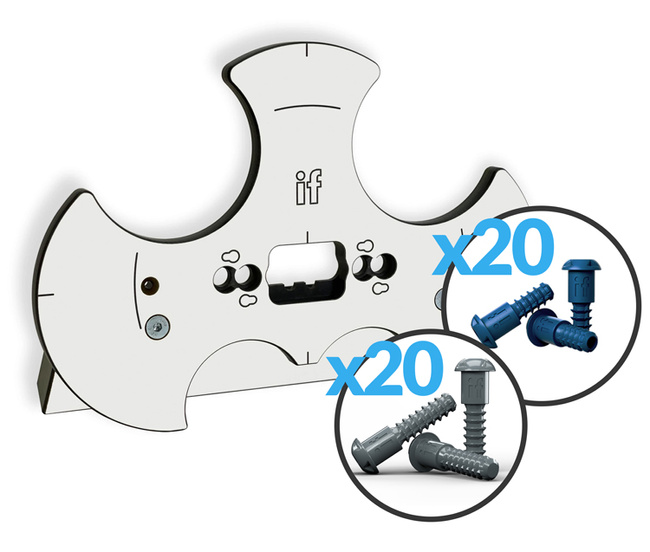

EXTRA:
- 20x Peanut® 2
- 20x Peanut® 3
OPCJONALNIE:

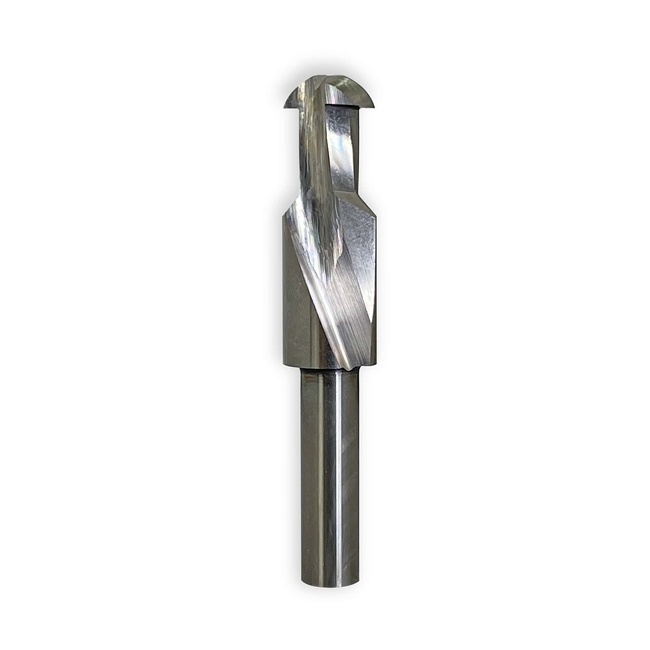

- Frez Peanut z średnicą trzpienia S=8 mm- art. IFPC8
- Frez Peanut z średnicą trzpienia S=1/2" mm- art. IFPC
