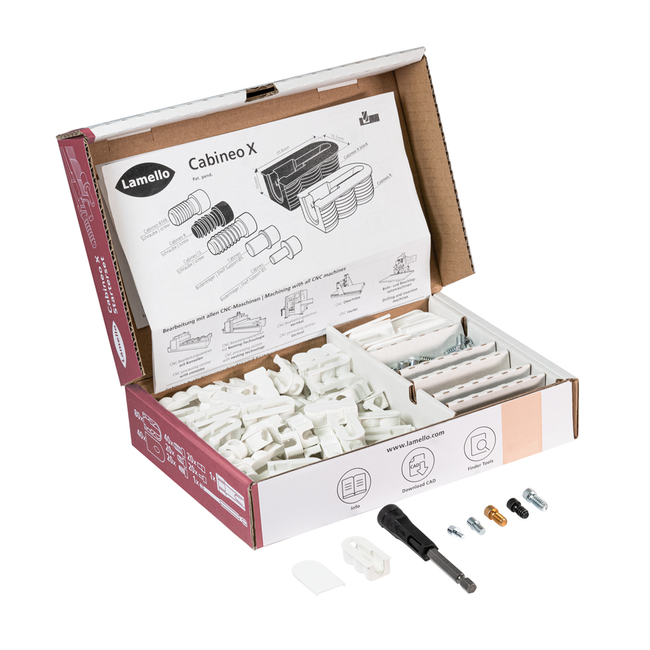

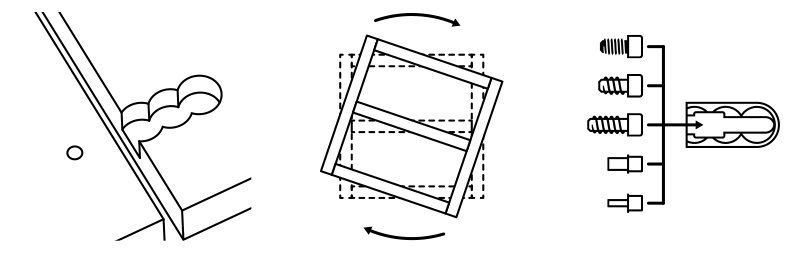

Przetestuj możliwości udoskonalonego złącza Cabineo X od Lamello! Od teraz z jedną złączką możesz jeszcze więcej! Jeden korpus możesz wykorzystać aż z 5 elementami: trzema śrubami Cabineo i dwoma nowymi wspornikami do półek.
Podobnie jak standardowe złączki Cabineo X idealna nadaje się do budowy korpusów, wykonywania połączeń narożnikowych i montażu półek w już złożonych szafach. W zależności od zastosowanej śruby można wykonywać połączenia z materiałów o różnej grubości.

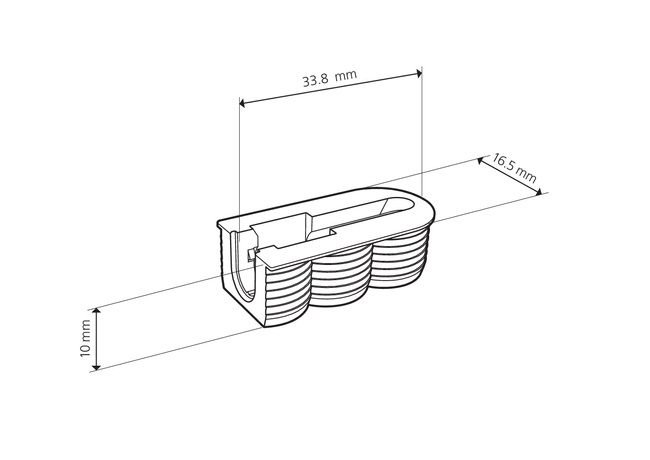

| Wymiary (dł. x szer. x wys.) | 33.8 × 16.5 × 10.8 mm |

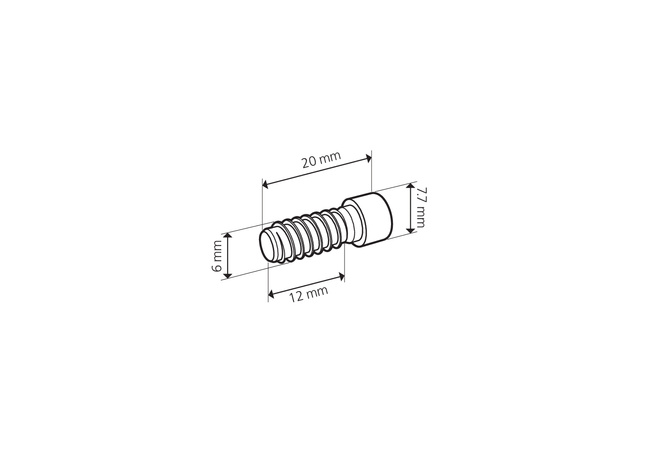

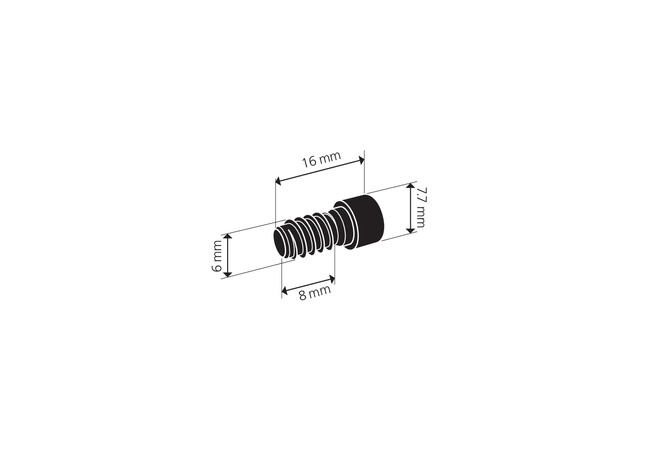

| Długość śruby | 8 lub 12 mm |

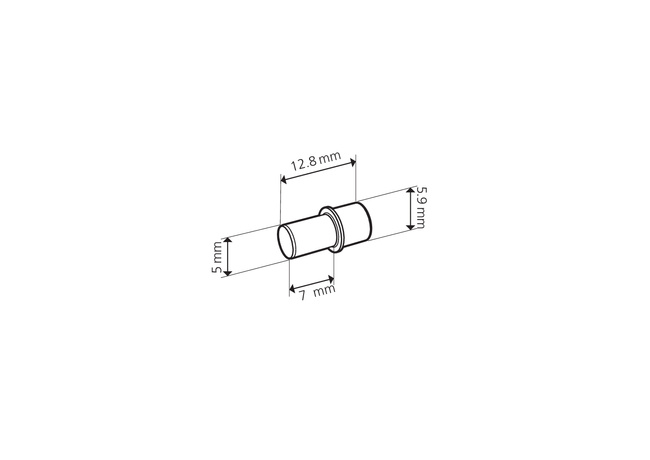

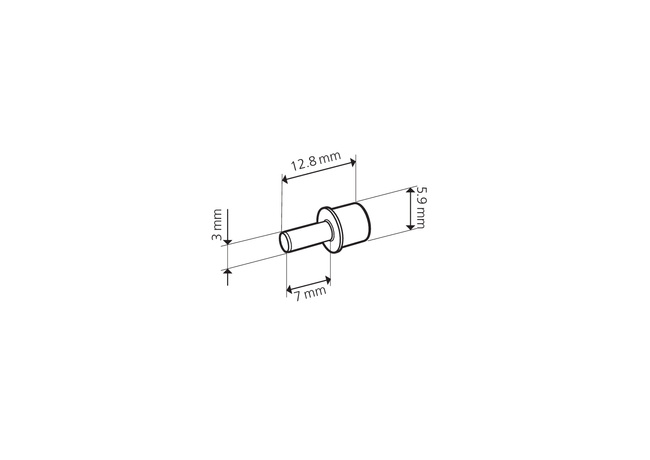

| Wspornik półki | Ø3 lub Ø5 mm |
| Frez | Ø12 mm lub mniejszy |
| Wiertło | Ø5 mm (otwór) i Ø15 mm (gniazdo) |
| Materiał korpusu | tworzywo sztuczne wzmocnione wł. szklanym |
| Tolerancja montażu | wzdłużna ± 0.5 mm |
| Wytrzymałość na rozciąganie - śruba 8 mm | 480 N ≈ 48 kg |
| Wytrzymałość na rozciąganie - śruba 12 mm | 770 N ≈ 77 kg |
| Wytrzymałość na ścinanie - śruba 8 mm | 530 N ≈ 53 kg |
| Wytrzymałość na ścinanie - śruba 12 mm | 850 N ≈ 85 kg |
| Wymiary złączki (dł. x szer. x wys.) |
| 33.8 × 16.5 × 10.8 mm |
| Frez |
| Ø12 mm lub mniejszy |
| Wiertło |
| Ø5 mm (otwór) i Ø15 mm (gniazdo) |
| Materiał korpusu |
| tworzywo sztuczne wzmocnione włóknem szklanym |
| Tolerancja montażu |
| wzdłużna ± 1 mm |
| Wytrzymałość na rozciąganie (F1) |
|
Cabineo 8: 500 N ≈ 50 kg Cabineo 12: 900 N ≈ 90 kg |
| Wytrzymałość na ścinanie (F2) |
|
Cabineo 8: 550 N ≈ 55 kg Cabineo 12: 850 N ≈ 85 kg |
| Wytrzymałość na ścinanie (F3) |
|
Cabineo 8: 400 N ≈ 40 kg Cabineo 12: 400 N ≈ 40 kg |
| Siła mocująca (F4) |
|
Cabineo 8: 500 N ≈ 50 kg Cabineo 12: 900 N ≈ 90 kg |
