Doradca produktowy

Jaki produkt SHUTR potrzebujesz?

Dobierz odpowiednie rozwiązanie w zależności od swoich potrzeb

Zdalne sterowanie odciągiem

Potrzebujesz: sterownik SHUTR i pilot(y) SHUTR. Możesz połączyć wiele pilotów ze sterownikiem, dzięki czemu wielu pracowników może zdalnie obsługiwać odciąg.

Automatyczne włączanie/wyłączanie odciągu po uruchomieniu maszyny (bez automatycznych zasuw)

Potrzebujesz: sterownik SHUTR i czujnik(i) SHUTR. Czujniki są mocowane na kablu zasilającym maszyny. Gdy maszyna jest włączona, odciąg zostanie również aktywowany. Czas opóźnienia i czas pracy odciągu jest regulowany.

Otwieranie lub zamykanie pojedynczej zasuwy za pomocą styku bezpotencjałowego

Potrzebujesz: zasuwę SHUTR i styk bezpotencjałowy. Styk może być obecny w maszynie, ale może to być także przełącznik kołyskowy. Potrzebujesz tylko gniazda dla zasilacza 24VDC zasuwy.

Automatyczne otwieranie/zamykanie pojedynczej zasuwy po włączeniu/wyłączeniu maszyny

Potrzebujesz: zasuwę SHUTR i czujnik SHUTR. Aktywuj opcję Sensor+. Połączysz zasuwę z czujnikiem za pomocą aplikacji SHUTR Connect. Potrzebujesz gniazda dla zasilacza 24VDC zasuwy (czujnik może być zasilany z zasuwy lub przez mały adapter USB, który jest dołączony).

Automatyczne otwieranie/zamykanie wielu zasuw i automatyczne włączanie/wyłączanie odciągu

Potrzebujesz: sterownik SHUTR, zasuwy SHUTR i czujniki SHUTR. Połącz zasuwę i czujnik przypisany do maszyny za pomocą aplikacji SHUTR Connect. Opcjonalnie ustaw czas opóźnienia dla każdej zasuwy. Inne opcje obejmują: minimalna liczba otwartych zasuw na gałąź, minimalny przepływ powietrza na gałąź.

Automatyczne otwieranie/zamykanie wielu zasuw i sterowanie odciągiem za pomocą pilota

Potrzebujesz: sterownik SHUTR, zasuwy SHUTR, czujniki SHUTR i pilot SHUTR. Skonfiguruj opcję w aplikacji SHUTR Connect tak, aby sterownik reagował tylko na pilota(y) w zakresie aktywacji odciągu.

Automatyczne otwieranie/zamykanie wielu zasuw z istniejącymi zasuwami pneumatycznymi, automatyczne sterowanie odciągiem i regulacja minimalnego przepływu

Potrzebujesz: sterownik SHUTR, zasuwy SHUTR i czujniki SHUTR. Umieść czujnik na maszynie z zasuwą pneumatyczną i określ średnicę zasuwy pneumatycznej w aplikacji SHUTR Connect. System SHUTR będzie wtedy wiedział, kiedy zasuwa jest otwarta i może: włączać lub wyłączać odciąg oraz uwzględniać zasuwę do regulacji minimalnego przepływu powietrza.

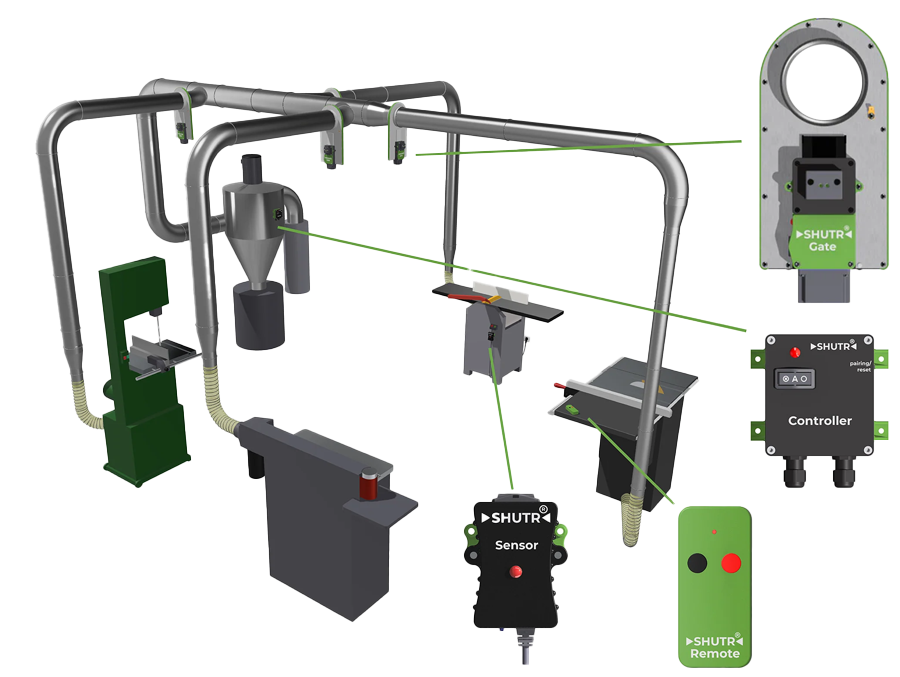

Sieć SHUTR

Który wariant sieci SHUTR wybrać?

Wybierz odpowiedni wariant sieci SHUTR w zależności od wielkości instalacji i wymaganych funkcji automatyzacji.

Mini sieć SHUTR

Idealne rozwiązanie dla małych warsztatów z kilkoma maszynami. Prosta sieć z maks. 4 zasuwami, które otwierają się automatycznie po uruchomieniu maszyny. Doskonała dla użytkowników potrzebujących podstawowej automatyzacji bez konieczności sterowania odciągiem. Wymagany czujnik SHUTR (w trybie Sensor+).

Sieć SHUTR

Kompleksowe rozwiązanie dla średnich i dużych warsztatów. W pełni automatyczny system, pozwalający na automatyczne uruchomienie odciągu i otwarcie zasuw przy włączeniu maszyny. Zapewnia zaawansowaną kontrolę, monitoring przepływu powietrza oraz możliwość zarządzania wieloma gałęziami instalacji odciągowej.Wymagany sterownik SHUTR.

Mini sieć SHUTR

Sieć SHUTR

Zarządzanie siecią

Czujnik SHUTR

Sterownik SHUTR

Liczba urządzeń

do 8

do 60

Liczba gałęzi

Automatyczne uruchomienie odciągu

Zaawansowana konfiguracja

Obsługa zasuw pneumatycznych

Kontrola minimalnego przepływu powietrza

Zarządzanie przez aplikację SHUTR Connect™

Dokumentacja

Pliki do pobrania

Pobierz instrukcje, przewodniki i karty katalogowe dla wszystkich produktów SHUTR

Pliki ogólne

System SHUTR

Integracja

Podłączenie kontrolera SHUTR do Laguna P-flux | ENG

Elementy SHUTR

Zasuwa SHUTR

Sterownik SHUTR

Czujnik SHUTR

Pilot SHUTR

Aplikacja mobilna

SHUTR Connect

Pobierz aplikację SHUTR Connect dla systemów iOS i Android. Dostępna w języku angielskim, holenderskim, niemieckim i francuskim.

Apple App Store Google Play

Często zadawane pytania

Pytania i odpowiedzi

Sprawdź najczęściej zadawane pytania i dowiedz się więcej

Sieć Zasuwa Sterownik Czujnik Pilot

Sieć SHUTR Connect

Czy trzeba skonfigurować sieć WiFi?

Nie ma potrzeby konfigurowania sieci WiFi. SHUTR tworzy własną sieć, a Ty po prostu parujesz urządzenia w aplikacji Connect. To wszystko.

Ile urządzeń obsługuje sieć?

Sieć SHUTR Connect obsługuje 60 urządzeń na kontroler. Na jednym obiekcie może być wiele kontrolerów. Opcja SHUTR Sensor+ obsługuje maksymalnie 4 zasuwy SHUTR i 8 urządzeń.

Jaki jest zasięg działania sieci bezprzewodowej?

W otwartej przestrzeni zasięg operacyjny wynosi 50-100 metrów. Każdy komponent SHUTR ma małą antenę wewnątrz obudowy elektroniki. Jeśli sygnał radiowy jest zasłonięty na przykład przez ścianę, może to spowodować utratę sygnału.

Czy zawsze potrzebuję kontrolera SHUTR do skonfigurowania sieci SHUTR Connect?

Możesz skonfigurować sieć SHUTR Connect za pomocą kontrolera SHUTR lub czujnika z aktywowaną opcją Sensor+. Opcja Sensor+ nie pozwala na automatyczną aktywację odciągu. Kontroler przechowuje wszystkie informacje o parowaniu i umożliwia wiele innych funkcji, takich jak aktualizacja oprogramowania, kopia zapasowa konfiguracji, ustawienia zaawansowane itp. Należy zauważyć, że komunikacja w sieci nie odbywa się przez kontroler. Wszystkie komponenty działają niezależnie.

Czy haker może włamać się do sieci i zmanipulować system?

To będzie bardzo trudne. System nie jest podłączony do internetu. Nie używamy również połączeń IP, ale zastrzeżonego protokołu z silnie zaszyfrowaną komunikacją. A do połączenia Bluetooth potrzebny byłby fizyczny dostęp do kontrolera.

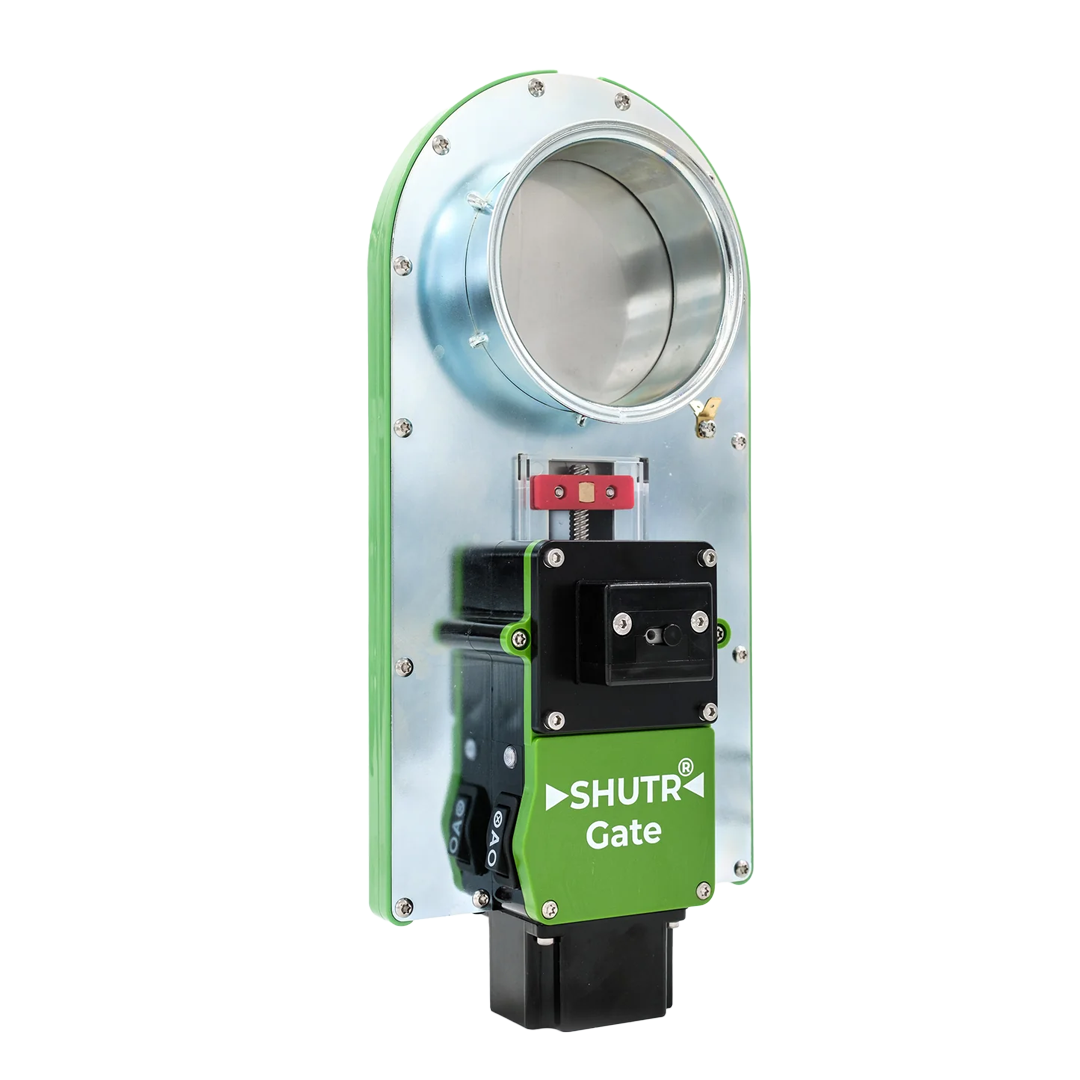

Zasuwa SHUTR

Czy mogę używać zasuwy SHUTR samodzielnie?

Tak, możesz. Podłącz zasuwę do zasilacza 24V DC i użyj przełącznika ręcznego lub zdalnego przełącznika bądź styku bezpotencjałowego podłączonego do portu aux, aby otwierać i zamykać zasuwę.

Z jaką marką przewodów jest kompatybilna zasuwa SHUTR?

Każda marka przewodów wykorzystująca płaski kołnierz o grubości 6 mm będzie pasować do zasuwy SHUTR. Na przykład: JKF.

Czy przesuwna zasuwa zapewnia szczelne zamknięcie?

Stalowa zasuwa jest szczelnie umieszczona między dwiema uszczelkami POM, które zapewniają bardzo dobre uszczelnienie.

Jak zasuwa radzi sobie z elektrycznością statyczną?

Nie ma ryzyka gromadzenia się elektryczności statycznej, pod warunkiem że zasuwa jest uziemiona przez przewody. Dodatkowe wypustki uziemiające umożliwiają podłączenie elastycznych węży z przewodami uziemiającymi.

Mamy mocny odciąg, musimy unikać zbyt dużego podciśnienia

W aplikacji Connect możesz ustawić liczbę zawsze otwartych zasuw. Sieć zawsze priorytetowo śledzi liczbę otwartych zasuw.

Jak zintegrować istniejące zasuwy pneumatyczne z systemem SHUTR?

Umieść czujnik SHUTR na kablu zasilającym maszyny, która steruje zasuwą pneumatyczną. Skonfiguruj czujnik jako czujnik zewnętrzny w aplikacji SHUTR Connect i dodaj średnicę zasuwy.

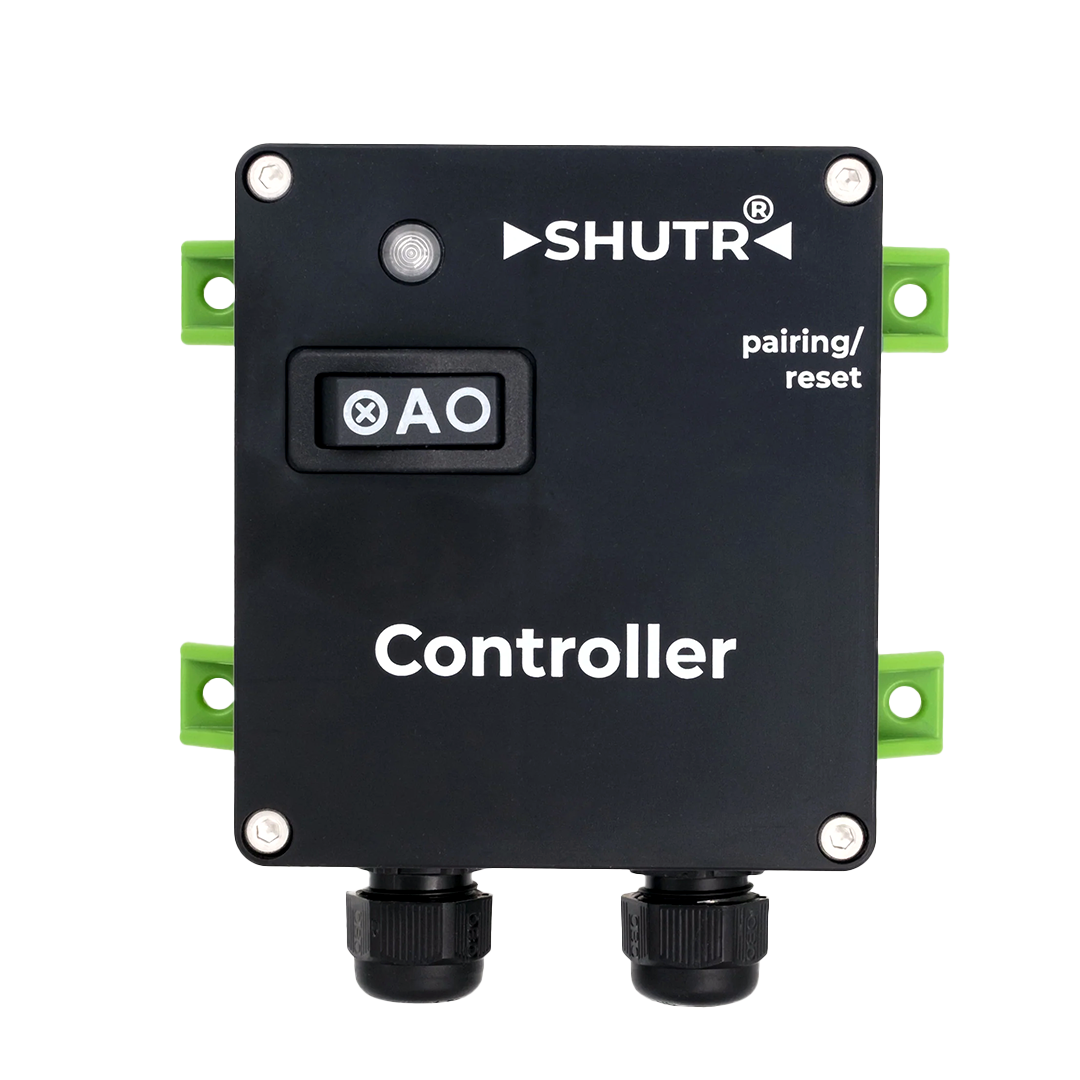

Sterownik SHUTR

Mój odciąg nie ma przełącznika magnetycznego, tylko włącznik/wyłącznik

Oznacza to, że trzeba będzie zainstalować stycznik (przekaźnik o dużej mocy), który będzie bezpośrednio zasilał odciąg. Cewka stycznika jest podłączona do kontrolera. Więcej szczegółów w instrukcji kontrolera.

Czy mogę używać kontrolera do zdalnego włączania/wyłączania (dowolnej) maszyny?

Tak, absolutnie. Chociaż kontroler został opracowany z myślą o sieci Connect, możesz go również używać do prostej zdalnej obsługi maszyny.

Co się stanie, jeśli z jakiegoś powodu kontroler zawiedzie?

Nawet jeśli kontroler zawiedzie, pozostałe komponenty w sieci będą nadal działać. Nie ma pojedynczego punktu awarii.

Czy można łatwo wymienić kontroler?

Tak, możesz. Jeśli zrobiłeś kopię zapasową konfiguracji przez aplikację Connect, możesz ją przywrócić do nowego kontrolera w razie potrzeby. Sparowane komponenty SHUTR rozpoznają, że został zainstalowany nowy kontroler i automatycznie połączą się z nim.

Jak wgrać nowe oprogramowanie do komponentów SHUTR?

Aplikacja SHUTR Connect najpierw pobiera nowe oprogramowanie z portalu Blastgate i przesyła je do kontrolera. Następnie, offline, możesz zainicjować aktualizację oprogramowania z kontrolera do wybranych komponentów. Komponenty będą nadal działać, z wyjątkiem szybkiego resetu i kalibracji po załadowaniu nowego oprogramowania.

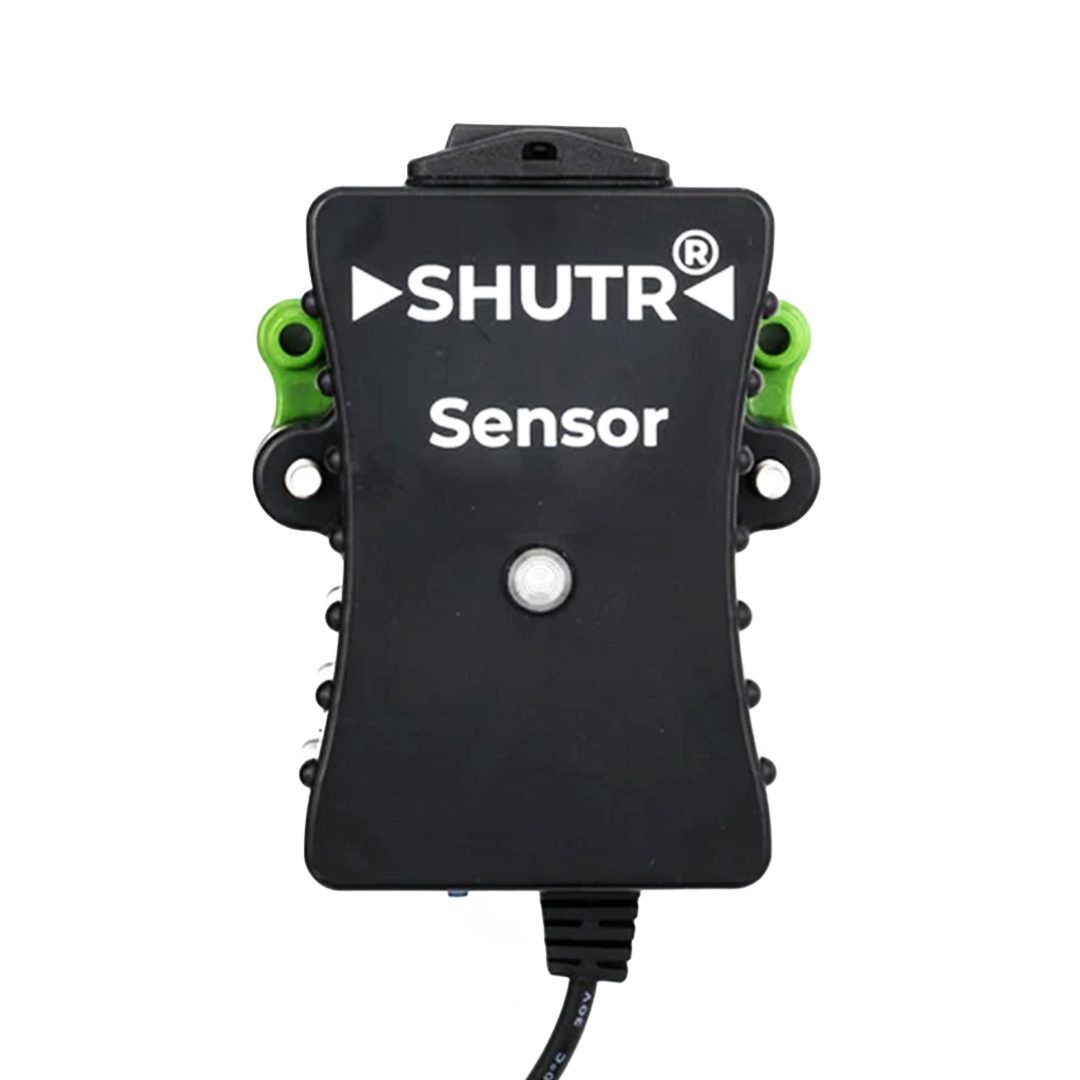

Czujnik SHUTR

Czy czujnik wymaga połączenia elektrycznego z maszyną?

Nie, nie jest to potrzebne. Czujnik będzie po prostu zamocowany na kablu zasilającym maszyny.

Mam maszynę o małej mocy, czy będzie działać?

Czujnik SHUTR ma podwójne czujniki HALL dla zwiększonej czułości. Prosta procedura kalibracji, poprzez przesuwanie czujnika po kablu zasilającym, pomoże znaleźć najlepszą pozycję dającą stabilny sygnał. Możesz dalej dostosować czułość za pomocą aplikacji Connect dla poszczególnych czujników.

Dlaczego podłączyć czujnik kablem USB do zasuwy, skoro jest bezprzewodowy?

Możesz zasilać czujnik z adaptera USB lub z zasuwy. Aby uniknąć korzystania z wielu adapterów zajmujących gniazdka, zapewniamy gniazdo USB na zasuwie do zasilania czujnika napięciem 5V. Czujnik nadal komunikuje się bezprzewodowo. Adapter USB dostarczany z czujnikiem ma dwa porty do zasilania dwóch czujników, również w celu oszczędzania gniazdek.

Po co czujnik ma przełącznik?

Po sparowaniu czujnika z zasuwą, przełącznik na czujniku ma zasadniczo tę samą funkcję co przełącznik na zasuwie. W wielu przypadkach zasuwa jest zainstalowana wysoko pod sufitem i nie można do niej dosięgnąć. Czujnik natomiast jest zainstalowany przy maszynie, łatwo dostępny. Zacisk kablowy czujnika ma dwa otwory montażowe, dzięki czemu czujnik można przykręcić do ściany.

Jak działa czujnik z układami falownika (VFD)?

Czujnik SHUTR może być umieszczony przed lub za falownikiem. Wbudowane filtry usuwają zakłócenia. Podczas kalibracji należy użyć średniej prędkości falownika.

Jak działa funkcja Sensor+?

Funkcja Sensor+ pozwala na stworzenie małej sieci SHUTR bez użycia kontrolera. Można połączyć do 4 zasuw i czujników (maksymalnie 8 komponentów). Po aktywacji funkcji przez naciśnięcie przycisku parowania, użyj aplikacji SHUTR Connect do konfiguracji sieci.

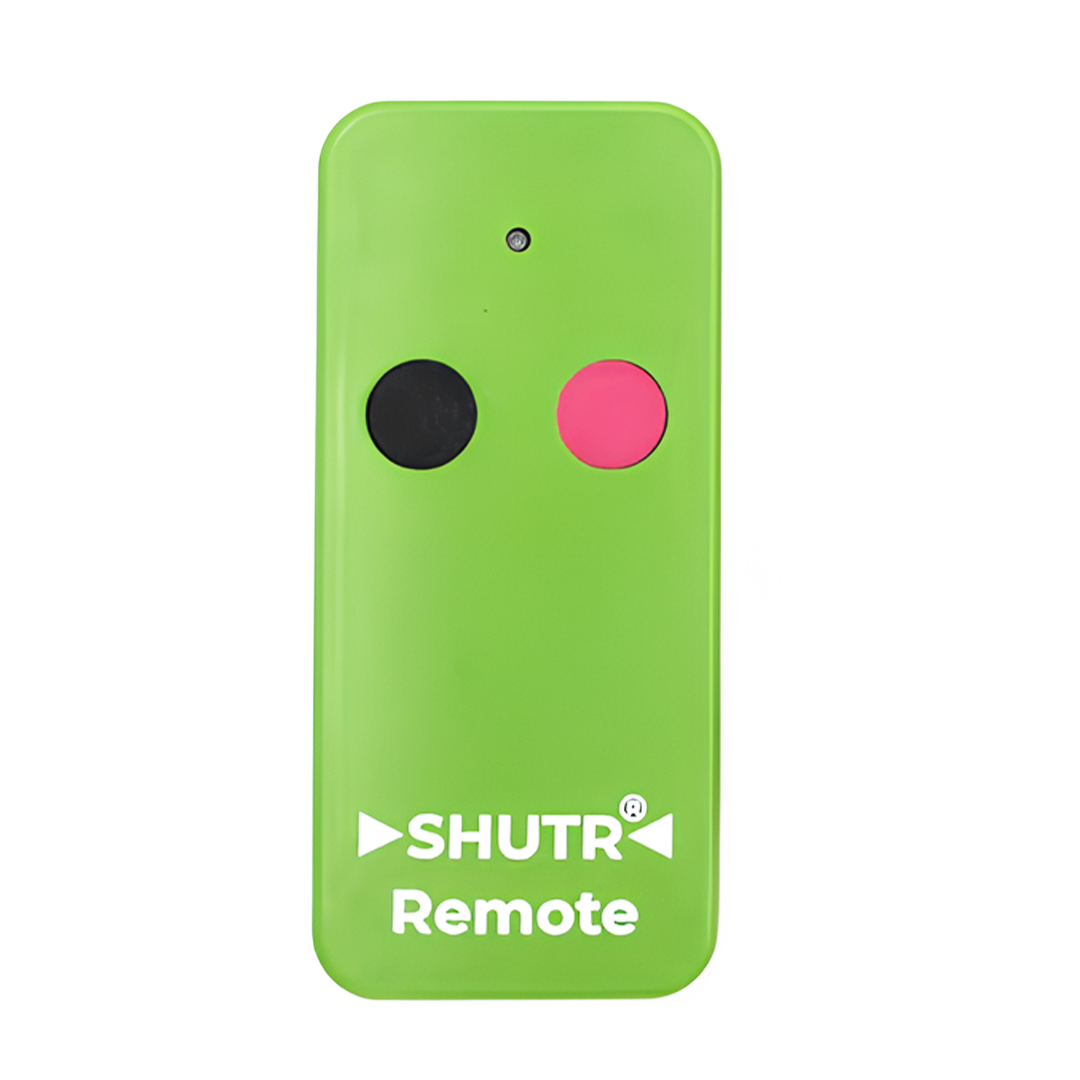

Pilot SHUTR

Czy można sparować wiele pilotów z jednym kontrolerem?

Tak, możesz. Możesz sparować dowolną liczbę pilotów (max. 60...) z jednym kontrolerem i każdy pilot może włączać/wyłączać odciąg.

Czy mogę obsługiwać odciąg pilotem i mieć automatyczne zasuwy działające niezależnie?

Tak, możesz. W aplikacji Connect jest specjalne ustawienie, które pozwala tylko włączać/wyłączać odciąg pilotem. Kontroler nie będzie wtedy reagował na aktywne czujniki lub zasuwy w zakresie aktywacji odciągu.

Nie widzę mojego pilota w aplikacji SHUTR Connect?!

To dlatego, że pilot normalnie jest w trybie "uśpienia". Obudź pilota naciskając jednocześnie czerwony i czarny przycisk. Pilot pozostanie wtedy aktywny przez 30 sekund i natychmiast pojawi się w aplikacji SHUTR Connect.

Jak długo wytrzymają dwie baterie AA w pilocie?

Spodziewamy się, że wytrzymają około roku. Ale zależy to bardzo od jakości baterii i intensywności używania pilota.
